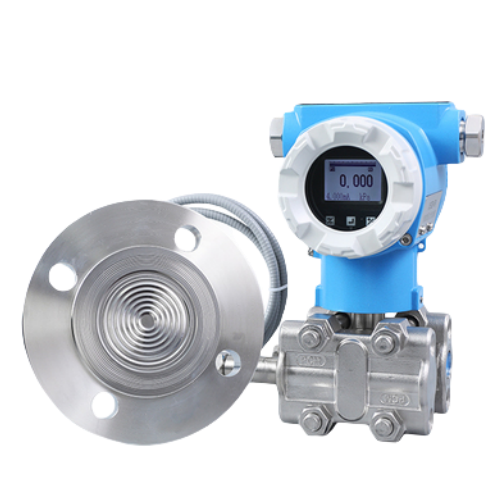

YK3351LTS单晶硅远传液位变送器

YK3351LTS单晶硅远传液位变送器

0.00
0.00


YK3351LTS法兰压力 / 液位变送器结构上由YK3351差压变送器结合膜片全覆盖的法兰组件中间通过不锈钢毛细 管连接经过多次焊接封装而成。经过长期老化及全温区温度补偿，产品性能稳定可靠，同时能够现场压力显示，零点清零；具备 4~20MA/HART 电流信号或 RS485 数字信号输出；可与 HART 手操器相互通信，通过它们进行参数设定、过程监控等；产品适 用于测量液体、气体或蒸汽的液位、密度、压力、以及流量并广泛应用于测量高温、高粘度、腐蚀性、易沉淀等流体介质。可根据需求 定制哈 C 膜片、钛膜片、钽膜片等也可根据需求进行衬四氟处理。YK3351LTS法兰压力 / 液位变送器满足隔爆要求，适用于高端场合，且性能稳定能够很好的代替国外品牌。该产品广 泛应用于工业过程控制、石油、化工、燃气、船舶等行业。

产品特点

1.高准确度

 ★差压变送器在-100KPa~700KPa 的测量范围内,可进行高准确度测量。

 ★标准校验量程精度：±0.1％

★长期稳定性：≤0.1%F.S/10年

★正负零点迁移，无需进行线性度调整


2.微小量程下优异的静压特性

★1kPa 标准量程芯片过压达 1.5MPa（1500 倍）

 ★4kPa 标准量程芯片过压达 2.5MPa（625 倍）

 ★无需中心膜片，简化结构，提高精度，提高稳定性

3.优异的环境适应性

 ★智能静压补偿和温度补偿，保护变送器不受温度、静压与过压的影响，将现场的综合测量误差控制到最小

4.灵活的量程压缩 M1,M2 量程比：20:1
 ★M3 量程比：40:1

 ★M4 量程比：100:1

5.优异的操作性和使用便利性

 ★备有5位带背光 LCD 数字显示器

★多种显示功能 (Pa、kPa、MPa、bar、mbar、％、psi、mmH2O）

 ★内置三按键快捷操作就地调整功能

 ★备有各种抗腐蚀材料

 ★全面自诊断功能

 ★输出信号 ：DC4~20mA+HART 协 议

 ★容许负载电阻：0~600Ω（DC 24V 时）

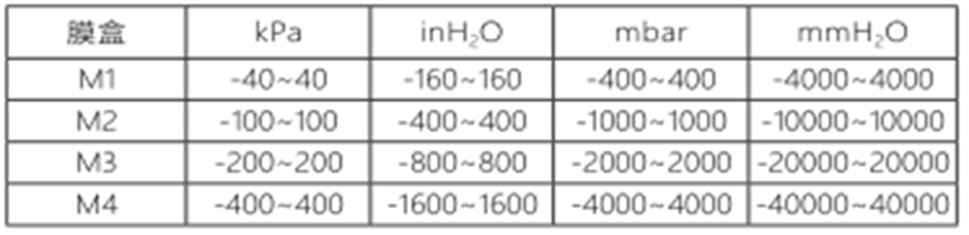

测量范围 ：

产品型号和规格代码表

型号

规格代码

说     明

YK3351LTS

……………

双法兰差压变送器

结构形式

G

标准型

A

真空型

输出信号

A

4~20mA

H

4~20mA，HART协议数字信号

M

RS485@Modbus   RTU协议

测量量程

（膜盒）


量程上限URL

量程下限LRL

最大量程

最小量程

工程单位

S1

10

-100

10

0.05

KPa

S2

40

-100

40

0.1

KPa

M1

100

-100

100

0.25

KPa

M2

350

-100

350

3.5

KPa

M3

700

-700

700

7

KPa

M4

3.5

-0.1

3.5

0.035

MPa

连接类型

1

H(高压)侧带1个法兰组件，L(低压)侧为1/2NPT内螺纹接口

2

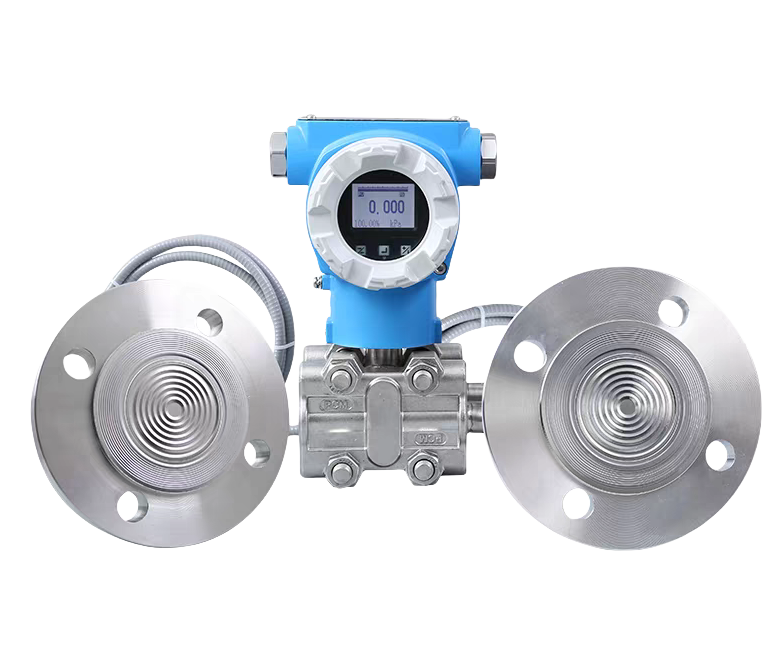

带2个相同形式的法兰组件

3

带2个不同形式的法兰组件

法兰形式

P

平法兰

T

凸法兰

Y

一平一凸法兰

填充液

1

硅油（DC200）

2

氟油CTFE

3

高温硅油（DC704）

法兰尺寸

A

P

平

法

兰

DN25

B

DN50

C

DN80

D

DN100

E

T凸

法

兰

DN50                          插入直径：48mm

F

DN80                          插入直径：71mm

G

DN100                                 插入直径：96mm

H

Y

一平

一凸

DN50

DN80        插入直径：71mm

K

DN80

DN80        插入直径：71mm

F

DN100

DN100         插入直径：96mm

毛细管长度

□□□□

第一、二位为H侧长度：00~10米（0m为直接安装），温度≤200℃。

第三、四位为L侧长度:  00~10米（0m适配连接类型1，L侧无法兰）。

H侧膜片

涂层长度

0

=0mm   （平法兰选择此项）

2

=50mm

4

=100mm

6

=150mm

8

=200mm

L侧膜片

涂层长度

0

=0mm   （平法兰选择此项）

2

=50mm

4

=100mm

6

=150mm

8

=200mm

法兰膜片材质

S

316L

H

HC-276

T

钽

M

蒙乃尔

G

316L镀金

R

钛

插入筒材质

F

无插入筒   （平法兰选择此项）

S

316L

H

HC-276

M

蒙乃尔

D

2205双相钢

密封形式

1

RF面

2

RJ环形连接面

3

M凸面

4

FM凹面

法兰标准

A

PN10/16

B

PN25/40

C

PN64

法兰材质

A

304

B

316

C

316L

壳体材质

1

铝材                             M20*1.5内螺纹，两个电气接口。

2

铝材                             1/2NPT内螺纹，两个电气接口。

3

不锈钢                            M20*1.5内螺纹，两个电气接口。

4

不锈钢                            1/2NPT内螺纹，两个电气接口。

数显表头

D

带LCD显示（带内部按钮）

E

多功能LCD显示表头（仅适用于HART）

N

无

安装支架

1

平板支架（碳钢）

2

平板支架（304SS）

3

直角支架（碳钢）

4

直角支架（304SS）

0

无

客户铭牌

0

无客户铭牌

1

单个不锈钢铭牌

检验证书

0

无

F1

代校准检测报告












附加选项

冲洗环材质

304                                1/4NPT+堵头

G30X

316L                               1/4NPT+堵头

G31X

304                                1/2NPT+堵头

G32X

316L                               1/4NPT+堵头

G33X

膜片防腐涂层

特氟龙膜片   （仅适用于DN50、DN80平法兰，且工作压力≥0KPa）

G40

涂覆PTFE    （仅适用于316L和HC-267,负压工况时只能用于弱腐蚀介质）

G41

涂覆PFA     （仅适用于316L和HC-267，且工作压力≥0KPa）

G42

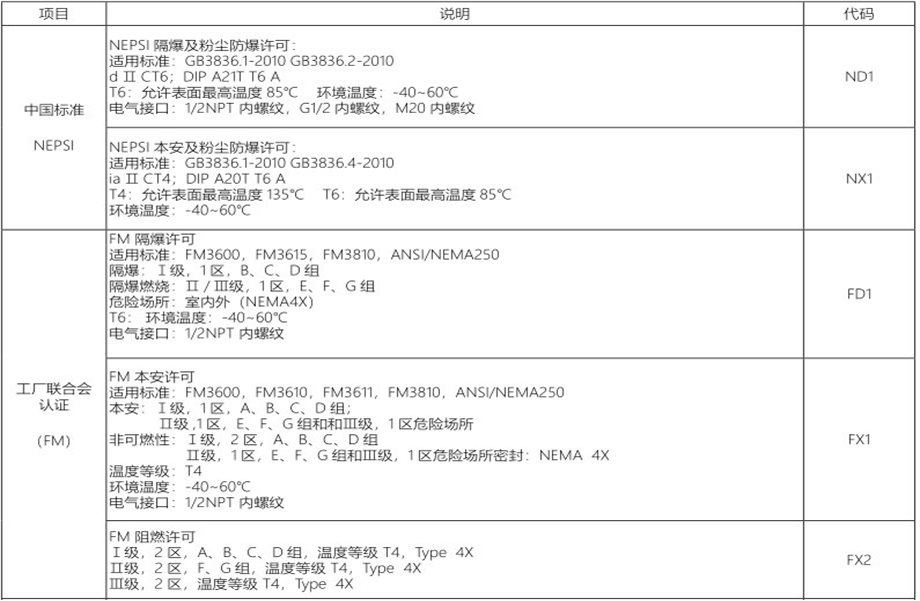

附加防爆功能选型表
